SY 45 TF подшипниковый узел SKF

Подшипниковый узел типа Y
Диметр вала d=45 мм
Компоненты:
SY 509 M - стационарный корпус
YAR 209-2F - шарикоподшипник типа Y на втулке с фиксацией установочным винтом

Цена: 3 366 руб.

Кол-во:

Добавить
в корзину

sy45tf

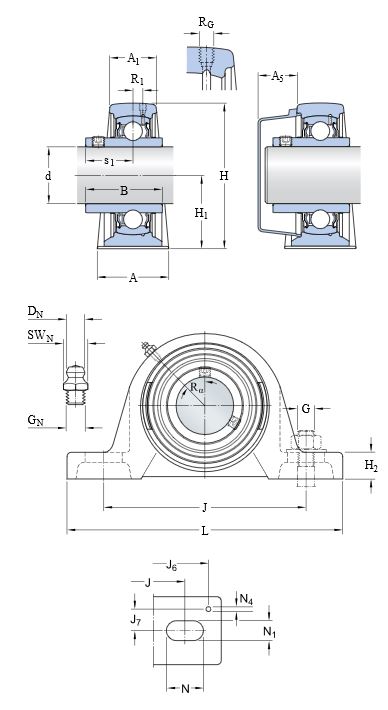

 Основные размеры
d   45 mm
A   48 mm
A1   32 mm
A5   23 mm
B   49.2 mm
H   107 mm
H1   54 mm
H2   21 mm
J   143.5 mm
J max. 152 mm
J min. 135 mm
L   187 mm
N   22.5 mm
N1   14 mm
s1   30.2 mm
Отверстия под штифты
J6   173 mm
J7   17 mm
N4   4 mm
Смазочный ниппель
DN   6.5 mm
SWN   7 mm
GN   1/4-28 SAE-LT
Резьбовое отверстие
RG   1/4-28 UNF
R1   4 mm
Rα   45 °
