Съёмник TMMR 350XL из серии SKF TMMR подходит для демонтажа подшипников и других деталей, таких как шестерни и шкивы, с захватом как снаружи, так и изнутри.
TMMR 350XL - один из съёмников серии TMMR
Характеристики TMMR 350XL
Размеры, мм
Технические характеристики
Размеры зацепа, мм
Ширина захвата Демонтаж с захватом снаружи (D)
Ширина захвата Демонтаж с захватом изнутри (d)
Длина захвата (L)
Макс. демонта -жное усилие кН
Макс. крутящий момент Нм
Вес кг
Ширина зацепа
Длина зацепа
Высота зацепа
TMMR 350XL
44-336
123-384
221
60
160
5,2
25
16
8,5
Серия состоит из восьми съёмников, подходящих для широкого диапазона размеров подшипников и деталей. Четыре съёмника самых крупных размеров комплектуются захватами увеличенной длины в стандартном исполнении (TMMR XL), что увеличивает диапазон применения съёмников TMMR. Захваты увеличенной длины облегчают демонтаж подшипников и деталей, смонтированных далеко от конца вала. Для этих захватов также можно заказать удлинители.
Универсальный инструмент для любого производства и сервиса, подходит для демонтажа деталей с захватом как снаружи, так и изнутри
Самоблокирующиеся захваты упрощают регулировку ширины захвата
Шестигранная головка под ключ на основании позволяет съёмнику и подшипнику вращаться во время демонтажа, что упрощает работу
Широкий диаметр захвата от 23 мм (внутренний) до 350 мм (наружный) позволяет демонтировать широкий размерный ряд подшипников и деталей
Съемники SKF TMMR можно использовать с полной номинальной нагрузкой без риска остаточной деформации захватов
Захваты и основание хромированы, что улучшает защиту от коррозии и упрощает очистку
Удобные в установке и снятии удлинители захватов ещё более повышают общую длину захвата. Удлинители не снижают общую прочность съёмника
Реверсивные съёмники SKF можно приобрести в полном комплекте из восьми стандартных съёмников на основании

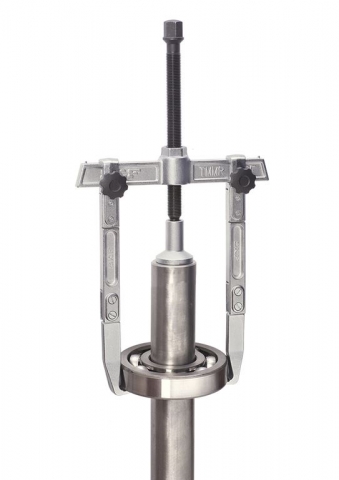

Демонтаж с захватом снаружи
Демонтаж с захватом изнутри
Реверсивный съёмник серии TMMR.. F
Реверсивный съёмник серии TMMR.. XL
Полный комплект из восьми съёмников со стандартными захватами TMMR F на стенде для съёмников (TMMR 8F)
Шестигранная головка под ключ на основании позволяет съёмнику и подшипнику вращаться во время демонтажа, что упрощает работу.
Конус на конце шпинделя вращается. Это снижает риск повреждения вала, повышает устойчивость и помогает снизить применяемый крутящий момент для достижения необходимого съёмного усилия
Шестигранная головка под ключ на шпинделе с фланцем не позволяет гаечному ключу соскальзывать в процессе работы
Съёмники с захватами увеличенной длины оснащаются крепёжными винтами, упрощающими первоначальное позиционирование захватов. Во время прикладывания усилия демонтажа функция самоблокировки закрепляет захват на основании
Съёмники с захватами увеличенной длины поставляются с уникальным выдвижным подпружиненным наконечником, что улучшает общую устойчивость и безопасность съёмника.
Технические характеристики съёмников серии TMMR
Обозначение
Размеры, мм
Технические характеристики
Размеры зацепа, мм
Ширина захвата Демонтаж с захватом снаружи (D)
Ширина захвата Демонтаж с захватом изнутри (d)
Длина захвата (L)
Макс. демонта -жное усилие кН
Макс. крутящий момент Нм
Вес кг
Ширина зацепа
Длина зацепа
Высота зацепа
TMMR 40F
23–48
59–67
67
17
22
0,3
13
6
4
TMMR 60F
23–68
62-87
82
17
22
0,4
13
6
4
TMMR 80F
41-83
95-97
98
40
75
1,0
19
14
7
TMMR 120F
41-124
95-139
124
40
75
1,2
19
14
7
TMMR 160F
68-164
114-163
143
50
115
2,3
22
18
9
TMMR 200F
65-204
114-204
169
50
115
2,6
22
18
9
TMMR 250F
74-254
132-254
183
60
160
4,4
28
22
10
TMMR 350F
74-354
135-354
238
60
160
5,2
28
22
10
TMMR 160XL
42-140
121-188
221
50
115
3,5
25
16
8,5
TMMR 200XL
42-180
121-228
221
50
115
3,7
25
16
8,5
TMMR 250XL
44-236
123-284
221
60
160
4,7
25
16
8,5
TMMR 350XL
44-336
123-384
221
60
160
5,2
25
16
8,5
Принадлежности
Обозначение
Описание
TMMR 16/35XL-4
Комплект захватов с удлинителями для TMMR.. XL
TMMR 16/20XL-1
Комплект захватов увеличенной длины для преобразования TMMR 160F и TMMR 200F в версию XL
TMMR 25/35XL-1
Комплект захватов увеличенной длины для преобразования TMMR 250F и TMMR 350F в версию XL
